Como proveedor de osciladores HCSL, a menudo me preguntan cómo funcionan estos extraordinarios dispositivos. En esta publicación de blog, profundizaré en el funcionamiento interno de los osciladores HCSL y explicaré sus principios, componentes y aplicaciones.
Comprender los conceptos básicos de los osciladores
Antes de profundizar en los detalles de los osciladores HCSL, primero comprendamos qué es un oscilador. Un oscilador es un circuito electrónico que genera una señal electrónica oscilante periódica, a menudo una onda sinusoidal o una onda cuadrada. Los osciladores se utilizan en una amplia gama de aplicaciones, incluidos sistemas de comunicación, computadoras y dispositivos electrónicos.
El principio básico detrás de un oscilador es la retroalimentación positiva. En un circuito de retroalimentación positiva, una parte de la señal de salida se devuelve a la entrada con la misma fase que la señal de entrada. Esto hace que el circuito amplifique la señal continuamente, lo que resulta en una oscilación autosostenida.
¿Qué es un oscilador HCSL?
HCSL significa Corriente de alta velocidad - Lógica de dirección. Los osciladores HCSL son un tipo de oscilador diferencial que ofrece rendimiento de alta velocidad y baja fluctuación. Se utilizan comúnmente en sistemas de comunicación de datos de alta velocidad, como Ethernet, Fibre Channel y Serial ATA.
El oscilador HCSL utiliza una técnica de señalización diferencial. En la señalización diferencial, se transmiten dos señales complementarias a través de un par de cables. La diferencia entre las dos señales representa los datos que se transmiten. Esta técnica ofrece varias ventajas, incluida la inmunidad a las interferencias electromagnéticas (EMI), la reducción de la diafonía y velocidades de datos más altas.
Componentes de un oscilador HCSL
Un oscilador HCSL normalmente consta de los siguientes componentes principales:
Resonador de cristal
El resonador de cristal es el corazón del oscilador. Es una pieza de cristal de cuarzo que vibra a una frecuencia específica cuando se le aplica un campo eléctrico. La frecuencia de vibración está determinada por las dimensiones físicas y el corte del cristal. El resonador de cristal proporciona una referencia de frecuencia estable y precisa para el oscilador.
Circuito amplificador
El circuito amplificador se encarga de amplificar la débil señal eléctrica generada por el resonador de cristal. Utiliza una configuración de amplificador diferencial para amplificar las señales diferenciales del cristal. El circuito amplificador también proporciona la ganancia necesaria para sostener la oscilación.
Red de retroalimentación
La red de retroalimentación se utiliza para acoplar una parte de la señal de salida a la entrada del circuito amplificador. En un oscilador HCSL, la red de retroalimentación está diseñada para garantizar que la fase de la señal de retroalimentación sea correcta para una retroalimentación positiva. Esto permite que el oscilador mantenga una oscilación estable a la frecuencia deseada.
Búfer de salida
El búfer de salida se utiliza para aislar el circuito oscilador de la carga y proporcionar una señal de salida limpia y estable. También convierte la salida diferencial del oscilador en una salida diferencial o de un solo extremo adecuada para la aplicación.
Cómo funciona un oscilador HCSL
El funcionamiento de un oscilador HCSL se puede describir en los siguientes pasos:
Excitación inicial
Cuando se aplica energía al oscilador, el ruido térmico en el circuito proporciona una pequeña señal inicial. Esta señal es amplificada por el circuito amplificador y devuelta a la entrada a través de la red de retroalimentación.
Acumulación de oscilación - Arriba
A medida que la señal de retroalimentación se amplifica continuamente, la amplitud de la señal aumenta. El resonador de cristal actúa como un elemento selectivo de frecuencia, permitiendo amplificar eficazmente sólo la señal en su frecuencia de resonancia. Como resultado, el oscilador comienza a oscilar a la frecuencia de resonancia del cristal.
Estable - Oscilación de estado
Una vez que la oscilación alcanza un estado estable, la amplitud de la señal de salida está determinada por la ganancia del circuito amplificador y las características de la red de retroalimentación. La naturaleza diferencial del oscilador HCSL garantiza que las señales de salida sean complementarias y tengan una relación de fase bien definida.
Ventajas de los osciladores HCSL
Los osciladores HCSL ofrecen varias ventajas sobre otros tipos de osciladores:
Rendimiento de alta velocidad
Los osciladores HCSL son capaces de funcionar a frecuencias muy altas, lo que los hace adecuados para aplicaciones de comunicación de datos de alta velocidad. Pueden proporcionar señales de reloj con frecuencias que van desde unos pocos MHz hasta varios GHz.
Baja fluctuación
Jitter es la variación en el tiempo de la señal de salida. Los osciladores HCSL tienen características de baja fluctuación, lo cual es crucial para la transmisión de datos de alta velocidad. La baja fluctuación garantiza que los datos se puedan muestrear y decodificar con precisión en el extremo receptor.
Señalización diferencial
Como se mencionó anteriormente, la señalización diferencial ofrece inmunidad a EMI y reduce la diafonía. Esto hace que los osciladores HCSL sean más confiables en entornos ruidosos y permite velocidades de datos más altas.
Aplicaciones de los osciladores HCSL
Los osciladores HCSL se utilizan ampliamente en diversas aplicaciones de comunicación de datos de alta velocidad:
Ethernet
En las redes Ethernet, los osciladores HCSL se utilizan para generar las señales de reloj necesarias para la transmisión y recepción de datos. Garantizan que los datos se transmitan y reciban a la velocidad y el momento correctos.
Canal de fibra
Fibre Channel es una tecnología de red de almacenamiento de datos de alta velocidad. Los osciladores HCSL se utilizan para proporcionar señales de reloj para conmutadores Fibre Channel, matrices de almacenamiento y adaptadores de bus host.
ATA serie
Serial ATA es una interfaz de bus de computadora para conectar dispositivos de almacenamiento como discos duros y unidades de estado sólido a una placa base. Los osciladores HCSL se utilizan para generar señales de reloj para controladores y dispositivos Serial ATA.
Nuestros productos de oscilador HCSL

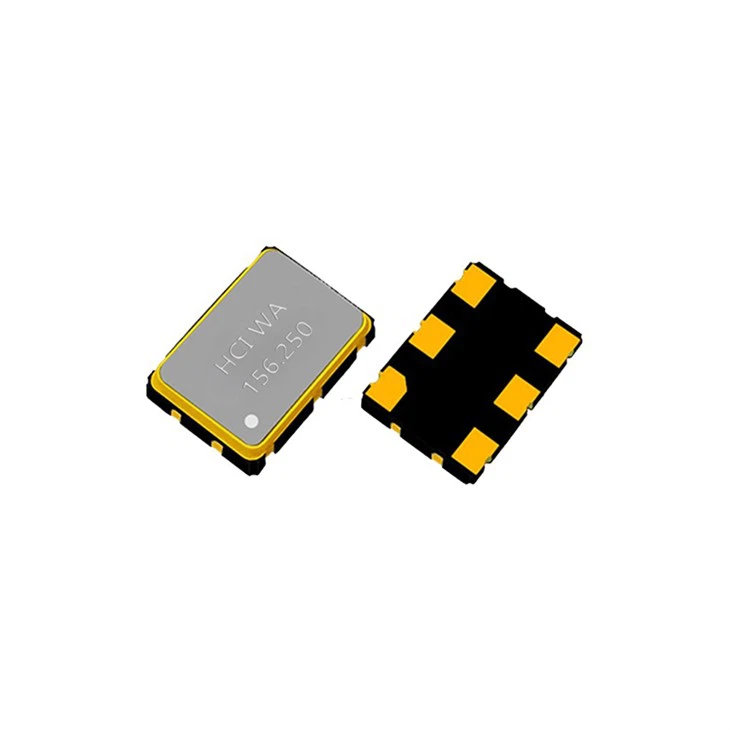

Como proveedor, ofrecemos una gama de productos de osciladores HCSL para satisfacer las diferentes necesidades de los clientes. Por ejemplo, nuestroOscilador de cristal diferencial HCSL 5032Es un oscilador de alto rendimiento con un tamaño compacto, adecuado para aplicaciones donde el espacio es limitado. NuestroOscilador diferencial SMD HCSL 7050Ofrece funcionamiento de alta velocidad y baja fluctuación, lo que lo hace ideal para sistemas de comunicación de datos de alta velocidad. y nuestroOscilador HCSL de amplio voltaje 3225Puede funcionar en un amplio rango de voltaje, proporcionando flexibilidad en diferentes entornos de suministro de energía.
Contáctenos para adquisiciones
Si está interesado en nuestros productos de oscilador HCSL o tiene alguna pregunta sobre cómo se pueden utilizar en sus aplicaciones, le animamos a que se ponga en contacto con nosotros para adquirirlos y discutirlos más a fondo. Nuestro equipo de expertos está listo para ayudarlo a encontrar la solución de oscilador adecuada para sus requisitos específicos.
Referencias
- "Diseño digital de alta velocidad: un manual de magia negra" por Howard W. Johnson y Martin Graham.
- "El arte de la electrónica" de Paul Horowitz y Winfield Hill.
- Documentación técnica de fabricantes de osciladores de cristal.
