Diseñar un filtro de sierra para aplicaciones de baja potencia puede ser una tarea desafiante pero gratificante. Como proveedor de filtros de sierra, tuve la oportunidad de trabajar en varios proyectos y comprender los pormenores de la creación de estos filtros para escenarios de bajo consumo de energía. En este blog, compartiré algunos consejos e ideas sobre cómo diseñar un filtro de sierra para aplicaciones de bajo consumo.
Comprender los conceptos básicos de los filtros SAW
Antes de sumergirnos en el proceso de diseño, repasemos rápidamente qué son los filtros SAW. SAW significa Onda acústica superficial. Estos filtros utilizan ondas acústicas que viajan sobre la superficie de un sustrato piezoeléctrico. Cuando se aplica una señal eléctrica a un transductor interdigital de entrada (IDT), se convierte en una onda acústica. Luego, esta onda viaja a lo largo de la superficie del sustrato y se convierte nuevamente en una señal eléctrica en el IDT de salida.
Los filtros SAW son conocidos por su excelente selectividad de frecuencia, tamaño pequeño y costo relativamente bajo. Se utilizan ampliamente en sistemas de comunicación, como teléfonos móviles, enrutadores Wi-Fi y dispositivos IoT.
Consideraciones clave para el diseño de bajo consumo de energía
1. Selección de materiales
La elección del material piezoeléctrico es crucial para el diseño de filtros SAW de baja potencia. Algunos materiales tienen un coeficiente de acoplamiento electromecánico más alto, lo que significa que pueden convertir la energía eléctrica en energía acústica de manera más eficiente. Por ejemplo, el niobato de litio y el tantalato de litio son materiales comúnmente utilizados. El niobato de litio ofrece un coeficiente de acoplamiento relativamente alto, lo que puede conducir a una menor pérdida de inserción. Una menor pérdida de inserción está directamente relacionada con un menor consumo de energía porque se desperdicia menos energía en el filtro.
2. Diseño del transductor
Los transductores interdigitales (IDT) desempeñan un papel importante en el rendimiento del filtro SAW. Para aplicaciones de baja potencia, necesitamos optimizar la cantidad de dedos, el ancho de los dedos y el espacio entre los dedos en los IDT. Menos dedos generalmente dan como resultado una capacitancia más baja, lo que reduce la potencia requerida para accionar el filtro. Sin embargo, también debemos asegurarnos de que la respuesta de frecuencia y la selectividad del filtro no se vean comprometidas.
Podemos utilizar herramientas de simulación para modelar diferentes diseños de IDT y evaluar su rendimiento. Al ajustar los parámetros de los IDT, podemos encontrar el diseño óptimo que cumpla con los requisitos de baja potencia manteniendo las características de frecuencia deseadas.
3. Embalaje
El embalaje del filtro SAW también puede afectar su consumo de energía. Un paquete bien diseñado puede proporcionar una buena gestión térmica, lo cual es importante para disipar el calor generado en el filtro. El calor excesivo puede aumentar el consumo de energía y degradar el rendimiento del filtro.
Podemos utilizar paquetes con buena conductividad térmica, como los paquetes cerámicos. Estos paquetes pueden ayudar a transferir calor lejos del filtro SAW y mantener su temperatura dentro de un rango aceptable.
Pasos de diseño
1. Definir los requisitos
El primer paso en cualquier diseño de filtro es definir claramente los requisitos. Para filtros SAW de baja potencia, debemos considerar lo siguiente:
- Rango de frecuencia: Determine el rango de frecuencia de funcionamiento del filtro. Podría ser una banda específica para un estándar de comunicación particular, como la banda de 2,4 GHz o 5 GHz para Wi-Fi.
- Ancho de banda: Decida el ancho de banda requerido del filtro. Un ancho de banda más estrecho puede requerir un diseño más preciso, pero también puede dar lugar a un menor consumo de energía.
- Pérdida de inserción: establezca un objetivo para la pérdida de inserción máxima. Una menor pérdida de inserción significa que se desperdicia menos energía en el filtro.
- Rechazo fuera de banda: Especifique el nivel de rechazo requerido para frecuencias fuera de la banda de paso. Esto ayuda a reducir la interferencia de señales no deseadas.
2. Seleccione el sustrato piezoeléctrico
Según los requisitos, seleccione el sustrato piezoeléctrico adecuado. Como se mencionó anteriormente, materiales como el niobato de litio y el tantalato de litio son buenas opciones para aplicaciones de baja potencia. Considere el coeficiente de acoplamiento electromecánico, la estabilidad de la temperatura y el costo del material.
3. Diseñar los IDT
Utilice software de simulación para diseñar los transductores interdigitales. Comience eligiendo un conjunto inicial de parámetros para el número de dedos, el ancho de los dedos y el espacio entre los dedos. Ejecute simulaciones para evaluar la respuesta de frecuencia, la pérdida de inserción y el rechazo fuera de banda del filtro. Ajuste los parámetros según sea necesario para cumplir con los requisitos.
4. Optimice el diseño
Una vez finalizado el diseño de IDT, optimice el diseño del filtro en el sustrato piezoeléctrico. Preste atención al espacio entre los IDT, el recorrido de las conexiones eléctricas y el tamaño total del filtro. Un diseño compacto puede reducir la capacitancia y la inductancia parásitas, lo que puede mejorar aún más la eficiencia energética del filtro.
5. Prototipo y prueba
Una vez completado el diseño, fabrique un prototipo del filtro SAW. Pruebe el prototipo para medir su rendimiento, incluida la respuesta de frecuencia, la pérdida de inserción y el rechazo fuera de banda. Compare los resultados de la prueba con los requisitos de diseño. Si hay alguna discrepancia, haga ajustes al diseño y repita el proceso de prototipo y prueba hasta lograr el rendimiento deseado.
Nuestras ofertas de productos
Como proveedor de filtros SAW, contamos con una gama de productos adecuados para aplicaciones de baja potencia. Por ejemplo, nuestroFiltro de sierra de alta frecuencia 5050está diseñado para proporcionar un rendimiento excelente en aplicaciones de alta frecuencia con bajo consumo de energía. Ofrece un alto nivel de selectividad de frecuencia y baja pérdida de inserción.

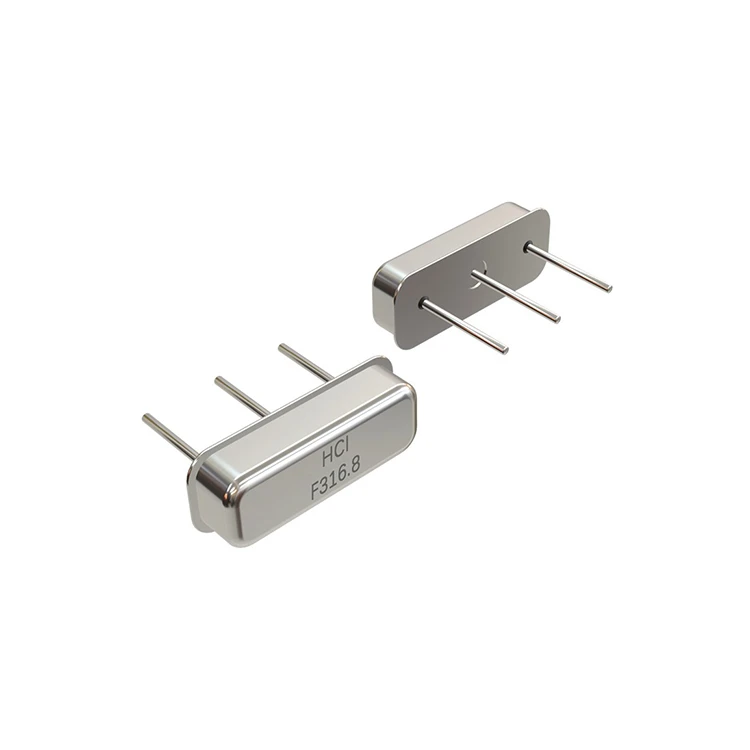

NuestroFiltro LOT y WiFi SAW F11está diseñado específicamente para aplicaciones IoT y Wi-Fi. Está optimizado para funcionar con una potencia mínima y al mismo tiempo proporciona un rendimiento de filtrado confiable.
Otro producto es nuestroTO - 39 Filtro DE SIERRA 3PIN. Este filtro está alojado en un paquete TO - 39, que proporciona una buena gestión térmica y es adecuado para aplicaciones de baja potencia donde la disipación de calor es importante.
Conclusión
El diseño de un filtro SAW para aplicaciones de baja potencia requiere un cuidadoso equilibrio entre rendimiento y consumo de energía. Al considerar factores como la selección de materiales, el diseño del transductor y el empaque, podemos crear filtros que cumplan con los requisitos de baja potencia y al mismo tiempo proporcionen una excelente selectividad de frecuencia.
Si está interesado en nuestros filtros SAW para sus aplicaciones de bajo consumo, nos encantaría conversar con usted. Contáctenos para iniciar una negociación de adquisición y encontrar la mejor solución de filtro SAW para sus necesidades.
Referencias
- Smith, J. (2018). Dispositivos de ondas acústicas de superficie para comunicaciones móviles e inalámbricas. Casa Artech.
- Wang, L. (2020). Diseño de bajo consumo de filtros SAW para aplicaciones IoT. Transacciones IEEE sobre ultrasonidos, ferroeléctricos y control de frecuencia.
