Los osciladores CMOS VCXO (oscilador de cristal controlado por voltaje) se utilizan ampliamente en diversos sistemas electrónicos, como dispositivos de comunicación, equipos de procesamiento de datos e instrumentos de prueba y medición. Uno de los parámetros críticos de rendimiento de un VCXO es su linealidad de extracción de frecuencia, que se refiere a la relación lineal entre el voltaje de control y la frecuencia de salida. Un VCXO de alta calidad con buena linealidad de extracción de frecuencia puede proporcionar un control de frecuencia más preciso y estable, lo cual es esencial para el funcionamiento adecuado de todo el sistema. Como proveedor profesional de osciladores CMOS VCXO, me gustaría compartir algunos métodos efectivos para mejorar la linealidad de frecuencia de los osciladores CMOS VCXO.
Comprender los conceptos básicos de la linealidad de extracción de frecuencia
Antes de profundizar en los métodos de mejora, es fundamental comprender el concepto de linealidad de tracción de frecuencia. En un VCXO, la frecuencia de salida está controlada por un voltaje externo. Idealmente, el cambio de frecuencia debería ser directamente proporcional al cambio en el voltaje de control. Sin embargo, en realidad, debido a diversos factores, como las características no lineales del diodo varactor, las capacitancias parásitas y las variaciones de temperatura, la relación frecuencia-voltaje a menudo se desvía de la linealidad.
Selección de componentes de alta calidad
La elección de componentes en un oscilador CMOS VCXO tiene un impacto significativo en su linealidad de extracción de frecuencia.
- Diodos varactores: Los diodos varactor son componentes clave para el control de frecuencia en VCXO. Seleccionar diodos varactor con buena capacitancia lineal - características de voltaje es esencial. Los diodos varactor de alta calidad suelen tener una relación más lineal entre el voltaje aplicado y el cambio de capacitancia resultante. Este cambio de capacitancia lineal se traduce en un cambio de frecuencia más lineal en el oscilador. Por ejemplo, algunos diodos varactor están diseñados específicamente para aplicaciones de alta linealidad, con una baja desviación de la curva lineal ideal en un amplio rango de voltaje.
- Cristales: El cristal es el corazón del VCXO. El uso de un cristal de alta calidad con características de frecuencia estables puede ayudar a mejorar la linealidad. Se prefieren cristales con bajas pérdidas internas y factores Q elevados. Un cristal de factor Q alto tiene un pico de resonancia estrecho, lo que reduce la influencia de perturbaciones externas y ayuda a mantener una respuesta de frecuencia más estable y lineal.
Optimización del diseño de circuitos
Un diseño de circuito adecuado puede mejorar eficazmente la linealidad de extracción de frecuencia de los osciladores CMOS VCXO.
- Almacenamiento en búfer y aislamiento: La incorporación de circuitos amortiguadores entre la fuente de voltaje de control y el oscilador puede reducir el efecto de carga en la fuente de voltaje de control. Este aislamiento ayuda a mantener un voltaje de control estable, lo cual es crucial para el control de frecuencia lineal. Por ejemplo, se puede utilizar un buffer seguidor de voltaje para aislar el oscilador de la fuente de voltaje de control, asegurando que el voltaje de control no se vea afectado por la impedancia de entrada del oscilador.
- Circuitos de compensación: El diseño de circuitos de compensación puede ayudar a corregir la no linealidad en la relación frecuencia-voltaje. Un enfoque común es utilizar un circuito de linealización que aplica un voltaje correctivo basado en la no linealidad medida. Este voltaje correctivo se agrega al voltaje de control para hacer que la relación general entre frecuencia y voltaje sea más lineal. Por ejemplo, se puede diseñar un circuito de compensación polinomial para aproximar la inversa de la curva no lineal de frecuencia-voltaje, cancelando así la no linealidad.
Gestión Térmica
Las variaciones de temperatura pueden afectar significativamente la linealidad de la frecuencia de los osciladores CMOS VCXO.
- Estabilización térmica: La implementación de técnicas de estabilización térmica puede reducir la no linealidad inducida por la temperatura. El uso de un horno de temperatura controlada (OCXO) para alojar el oscilador puede mantener un ambiente de temperatura constante. Esta temperatura estable reduce los cambios dependientes de la temperatura en la frecuencia del cristal y las características del diodo varactor, mejorando así la linealidad. Sin embargo, los OCXO son relativamente caros y consumen mucha energía. Para aplicaciones menos exigentes, se puede utilizar un circuito de compensación de temperatura más sencillo. Este circuito ajusta el voltaje de control en función de la temperatura medida para compensar los cambios de frecuencia inducidos por la temperatura.
- Diseño térmico de la PCB: También es importante el diseño térmico adecuado de la placa de circuito impreso (PCB). Colocar componentes que generan calor lejos del oscilador y utilizar vías térmicas para disipar el calor puede ayudar a mantener una distribución de temperatura más uniforme en la PCB. Esto reduce los gradientes térmicos que pueden provocar cambios de frecuencia no lineales.
Calibración y prueba
La calibración y las pruebas son pasos esenciales para garantizar y mejorar la linealidad de extracción de frecuencia de los osciladores CMOS VCXO.
- Calibración inicial: Durante el proceso de fabricación, cada VCXO debe calibrarse para corregir cualquier no linealidad inherente. Esta calibración implica medir la relación frecuencia-voltaje en múltiples puntos y ajustar el voltaje de control o utilizar técnicas de compensación para hacer la relación más lineal. Por ejemplo, se puede utilizar un algoritmo de calibración para ajustar los coeficientes del circuito de compensación en función de los datos de no linealidad medidos.
- Pruebas periódicas: Probar periódicamente la linealidad de extracción de frecuencia del VCXO durante su vida útil puede ayudar a detectar cualquier degradación con el tiempo. Se pueden utilizar equipos de prueba, como un analizador de espectro y un contador de frecuencia, para medir con precisión la relación frecuencia-voltaje. Si se detecta falta de linealidad, puede ser necesario recalibrar o reemplazar componentes.
Nuestras ofertas de productos
Como proveedor de osciladores CMOS VCXO, ofrecemos una amplia gama de productos de alta calidad con una excelente linealidad de extracción de frecuencia. NuestroOscilador VCXO de bajo ruido de fase 7 X 5está diseñado para aplicaciones que requieren bajo ruido de fase y alta linealidad. Cuenta con técnicas avanzadas de selección de componentes y diseño de circuitos para garantizar una relación frecuencia-voltaje altamente lineal.

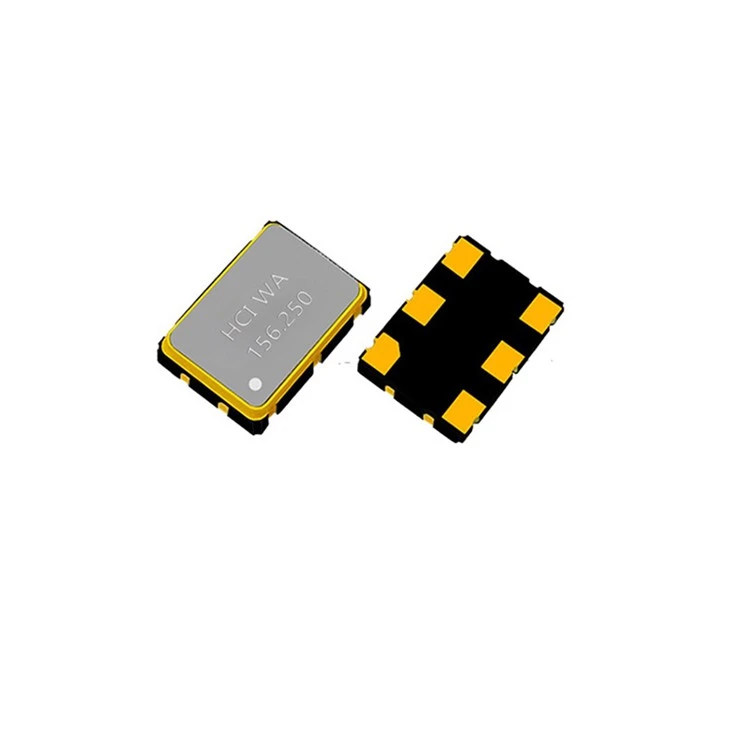

También tenemos elOscilador VCXO de salida HCMOS 2520yOscilador VCXO de salida HCMOS 3225, que son compactos y adecuados para diversas aplicaciones con limitaciones de espacio. Estos osciladores se calibran cuidadosamente durante el proceso de fabricación para proporcionar una linealidad de extracción de frecuencia óptima.
Conclusión
Mejorar la linealidad de extracción de frecuencia de los osciladores CMOS VCXO requiere un enfoque integral que incluya la selección de componentes, la optimización del diseño de circuitos, la gestión térmica y la calibración. Al implementar estos métodos, podemos garantizar que nuestros osciladores CMOS VCXO proporcionen un control de frecuencia preciso y estable, cumpliendo con los exigentes requisitos de los sistemas electrónicos modernos.
Si está interesado en nuestros osciladores CMOS VCXO o tiene alguna pregunta sobre cómo mejorar la linealidad de extracción de frecuencia, no dude en contactarnos para adquisiciones y discusiones técnicas adicionales. Estamos comprometidos a brindarle los mejores productos y servicios de su clase.
