¡Hola! Como proveedor de osciladores HCSL, últimamente he recibido muchas preguntas sobre cómo igualar la impedancia de salida de estas pequeñas centrales eléctricas. Entonces, pensé en sentarme y compartir algunos de mis conocimientos sobre el tema.
En primer lugar, hablemos un poco sobre qué son los osciladores HCSL. Los osciladores HCSL, o lógica de dirección de corriente de alta velocidad, son conocidos por su rendimiento de alta velocidad y baja fluctuación. Se utilizan en una amplia gama de aplicaciones, desde telecomunicaciones hasta centros de datos, donde las señales de reloj confiables y de alta velocidad son cruciales.
Ahora bien, ¿por qué es tan importante la adaptación de la impedancia de salida? Bueno, cuando la impedancia de salida de un oscilador no coincide adecuadamente con la impedancia de carga, puede provocar una gran cantidad de problemas. Es posible que experimente reflejos de señal, que pueden causar distorsión en la señal de salida. Esta distorsión puede provocar errores en la transmisión de datos y degradar el rendimiento general de su sistema.
Entonces, ¿cómo hacemos para igualar la impedancia de salida de un oscilador HCSL?
Comprensión de la impedancia de salida de los osciladores HCSL
La impedancia de salida de un oscilador HCSL suele estar en el rango de unos pocos ohmios. Está determinado principalmente por los circuitos internos del oscilador, específicamente los transistores de dirección de corriente. Estos transistores controlan el flujo de corriente para generar la señal de salida.

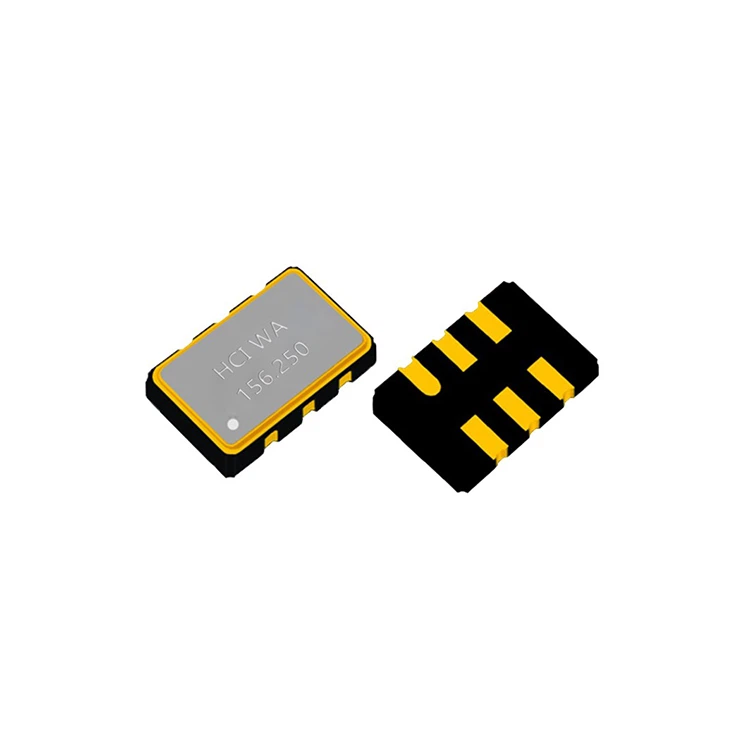

La hoja de datos del oscilador es tu mejor amigo aquí. Por lo general, especificará el valor típico de impedancia de salida. Por ejemplo, para nuestroOscilador de cristal diferencial HCSL 5032, la hoja de datos le dará una idea precisa de cuál es la impedancia de salida en diferentes condiciones de funcionamiento.
Consideraciones de impedancia de carga
La impedancia de carga es la impedancia que impulsa el oscilador. Podría ser la impedancia de entrada de un receptor o una línea de transmisión. Para lograr una adaptación adecuada, la impedancia de carga debe ser igual a la impedancia de salida del oscilador.
En muchos casos, la impedancia de carga la fija el diseño del sistema. Por ejemplo, en un sistema de transmisión de datos de alta velocidad, la línea de transmisión podría tener una impedancia característica de 50 ohmios. Por lo tanto, debemos asegurarnos de que la impedancia de salida del oscilador HCSL también sea de 50 ohmios o que utilicemos técnicas de adaptación de impedancia para hacer que la impedancia efectiva en la interfaz coincida.
Impedancia: técnicas de adaptación
Resistencia en serie
Una de las formas más sencillas de igualar la impedancia de salida es agregando una resistencia en serie. Colocas una resistencia en serie con la salida del oscilador. El valor de esta resistencia se elige de modo que la suma de la impedancia de salida del oscilador y la resistencia en serie sea igual a la impedancia de carga.
Digamos que la impedancia de salida del oscilador es de 10 ohmios y la impedancia de carga es de 50 ohmios. Agregaría una resistencia de 40 ohmios en serie con la salida. De esta manera, la impedancia total vista por la carga es de 50 ohmios y se obtiene una buena coincidencia.
Resistencia paralela
Otra opción es utilizar una resistencia paralela. Conecta una resistencia en paralelo con la salida del oscilador. Esto cambia la impedancia de salida efectiva del oscilador. La fórmula para calcular la impedancia equivalente de dos resistencias en paralelo es (Z_{eq}=\frac{R_1\times R_2}{R_1 + R_2}).
Debe elegir cuidadosamente el valor de la resistencia en paralelo para obtener la impedancia de salida deseada. Este método puede ser un poco más complejo que el método de resistencia en serie, pero puede resultar útil en algunas situaciones en las que es necesario ajustar la impedancia.
Coincidencia de líneas de transmisión
En aplicaciones de alta velocidad, la coincidencia de líneas de transmisión se vuelve crucial. Puedes utilizar técnicas como transformadores de cuarto de onda. Un transformador de cuarto de onda es una sección de línea de transmisión con una impedancia característica diferente de las impedancias de la fuente y la carga.
Al elegir la longitud correcta y la impedancia característica del transformador de cuarto de onda, puede hacer coincidir la impedancia de salida del oscilador con la impedancia de carga. Esta técnica se utiliza a menudo en aplicaciones de microondas y RF donde la integridad de la señal es de suma importancia.
Consejos prácticos para combinar
Cuando realmente estás implementando el circuito de adaptación de impedancia, hay algunas cosas que debes tener en cuenta.
Primero, asegúrese de utilizar resistencias de alta calidad. Las resistencias de baja calidad pueden tener mucha tolerancia, lo que puede afectar la precisión de la coincidencia de impedancia. Quieres resistencias con una tolerancia estricta, como 1% o incluso 0,1% si es posible.
En segundo lugar, preste atención al diseño de su PCB. Las pistas de la PCB pueden actuar como líneas de transmisión y su impedancia puede afectar la adaptación de impedancia general. Mantenga las pistas cortas y anchas para minimizar su impedancia. Además, asegúrese de utilizar técnicas de conexión a tierra adecuadas para reducir el ruido y las interferencias.
Diferentes osciladores HCSL y sus requisitos de coincidencia
Ofrecemos una variedad de osciladores HCSL, cada uno con sus propias características únicas. Por ejemplo, nuestroOscilador diferencial SMD HCSL 7050está diseñado para aplicaciones de alto rendimiento. Es posible que tenga requisitos de impedancia de salida ligeramente diferentes en comparación con otros modelos.
ElOscilador de salida HCSL 2520Es un oscilador de factor de forma más pequeño, pero aún requiere una adaptación de impedancia adecuada para garantizar un rendimiento óptimo. Consulte siempre la hoja de datos del oscilador específico que esté utilizando para obtener la información más precisa sobre la impedancia de salida y los requisitos de coincidencia.
Conclusión
Hacer coincidir la impedancia de salida de un oscilador HCSL es un paso crítico para garantizar el funcionamiento confiable y de alto rendimiento de su sistema. Al comprender la impedancia de salida del oscilador, considerar la impedancia de carga y utilizar las técnicas de adaptación de impedancia adecuadas, se pueden minimizar los reflejos y la distorsión de la señal.
Si está buscando osciladores HCSL y necesita ayuda con la adaptación de impedancia o cualquier otro aspecto técnico, no dude en contactarnos. Estamos aquí para ayudarle a encontrar el oscilador adecuado para su aplicación y garantizar que funcione sin problemas en su sistema. Ya sea que esté trabajando en un proyecto de pequeña escala o en una aplicación industrial de gran escala, tenemos la experiencia y los productos para satisfacer sus necesidades. Entonces, ¡comencemos una conversación y llevemos su proyecto por el camino correcto!
