Como proveedor experimentado de filtros de cristal, he sido testigo de primera mano de la importancia de estos componentes en diversas aplicaciones electrónicas. Los filtros de cristal son conocidos por su alta estabilidad, excelente selectividad de frecuencia y baja pérdida de inserción, lo que los hace indispensables en sistemas de comunicación, equipos de prueba y muchos otros campos. Sin embargo, como cualquier dispositivo electrónico, los filtros de cristal a veces pueden dañarse. En esta publicación de blog, compartiré algunas ideas sobre cómo reparar un filtro de cristal dañado.
Comprender los conceptos básicos de los filtros de cristal
Antes de sumergirse en el proceso de reparación, es esencial tener un conocimiento básico de cómo funcionan los filtros de cristal. Un filtro de cristal normalmente consta de uno o más cristales de cuarzo, que son materiales piezoeléctricos. Cuando se aplica una señal eléctrica al cristal, éste vibra a una frecuencia específica y esta vibración genera una salida eléctrica. La respuesta de frecuencia de un filtro de cristal está determinada por las propiedades físicas del cristal, como su tamaño, forma y ángulo de corte.

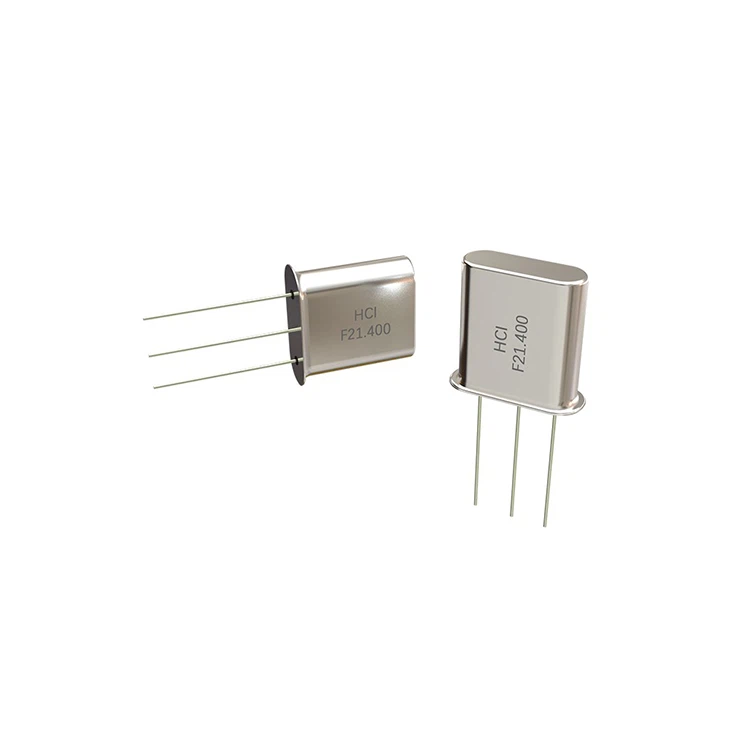

Existen diferentes tipos de filtros de cristal, incluidos los filtros de paso bajo, de paso alto, de paso de banda y de rechazo de banda. Cada tipo tiene sus propias características únicas de respuesta de frecuencia, que están diseñadas para cumplir con requisitos de aplicaciones específicas. Por ejemplo, elFiltro de cristal de alta frecuencia UM - 1está diseñado para aplicaciones de alta frecuencia, mientras que elFiltro de cristal de paso de banda 5G 11 X 4,7está diseñado para sistemas de comunicación 5G.
Identificar el problema
El primer paso para reparar un filtro de cristal dañado es identificar el problema. Hay varios problemas comunes que pueden provocar el mal funcionamiento de un filtro de cristal:
1. Daño físico
Pueden producirse daños físicos al filtro de cristal debido a una manipulación inadecuada, golpes o vibraciones. Los signos de daño físico pueden incluir grietas en el cristal, cables rotos o carcasa dañada. Si nota algún daño visible, es probable que sea necesario reparar o reemplazar el filtro.
2. Falla eléctrica
Las fallas eléctricas pueden ser causadas por una variedad de factores, como sobretensión, sobrecorriente o envejecimiento de los componentes. Los síntomas de una falla eléctrica pueden incluir un cambio en la respuesta de frecuencia del filtro, una mayor pérdida de inserción o una pérdida completa de la señal.
3. Contaminación
La contaminación de la superficie del cristal también puede afectar el rendimiento del filtro. El polvo, la humedad o los contaminantes químicos pueden provocar cambios en las propiedades eléctricas del cristal, lo que provoca la degradación del rendimiento del filtro.
Para identificar el problema, puede utilizar diversos equipos de prueba, como un osciloscopio, un analizador de espectro o un analizador de red. Estas herramientas pueden ayudarle a medir la respuesta de frecuencia del filtro, la pérdida de inserción y otros parámetros clave.
Reparación de un filtro de cristal dañado
1. Reparación física
Si el filtro de cristal ha sufrido daños físicos, como un cable roto o una carcasa rota, es posible que puedas repararlo. Para cables rotos, puede usar un soldador para volver a conectar el cable al terminal apropiado. Asegúrese de utilizar el tipo correcto de soldadura y de aplicar el calor con cuidado para evitar dañar el cristal.
Si la carcasa está agrietada, puede intentar sellar la grieta con un epoxi o adhesivo adecuado. Sin embargo, es importante tener en cuenta que una carcasa agrietada también puede indicar un daño interno en el cristal, por lo que aún debes probar el filtro después de la reparación.
2. Reparación eléctrica
En el caso de fallas eléctricas, el proceso de reparación puede ser más complejo. Si el problema es causado por un componente defectuoso, como un condensador o un inductor, puede intentar reemplazar el componente. Asegúrese de utilizar un componente con las mismas especificaciones que el original.
Si el problema está relacionado con el cristal mismo, puede ser más difícil de reparar. En algunos casos, es posible que sea necesario reemplazar el cristal. Sin embargo, reemplazar un cristal requiere equipo y habilidades especializados, ya que el cristal debe sintonizarse con precisión a la frecuencia correcta.
3. Limpieza
Si el filtro está contaminado, puedes intentar limpiarlo. Primero, retire el filtro del circuito y colóquelo en un ambiente limpio y seco. Puede utilizar un cepillo suave o aire comprimido para eliminar el polvo o los residuos sueltos de la superficie del filtro.
Para los contaminantes más rebeldes, puede utilizar una solución de limpieza adecuada. Sin embargo, asegúrese de elegir una solución de limpieza que sea compatible con los materiales utilizados en el filtro. Después de la limpieza, seque bien el filtro antes de reinstalarlo en el circuito.
Prueba del filtro reparado
Después de reparar el filtro de cristal, es fundamental probarlo para asegurarse de que esté funcionando correctamente. Puede utilizar el mismo equipo de prueba que utilizó para identificar el problema, como un osciloscopio o un analizador de espectro.
Mida la respuesta de frecuencia del filtro, la pérdida de inserción y otros parámetros clave, y compare los resultados con las especificaciones proporcionadas por el fabricante. Si el rendimiento del filtro cumple con las especificaciones, se puede considerar reparado. De lo contrario, es posible que deba repetir el proceso de reparación o considerar reemplazar el filtro.
Cuándo reemplazar en lugar de reparar
En algunos casos, puede resultar más rentable o práctico reemplazar el filtro de cristal en lugar de repararlo. Si el filtro ha sufrido daños físicos graves o si el proceso de reparación es demasiado complejo y requiere mucho tiempo, el reemplazo puede ser la mejor opción.
Por ejemplo, si el cristal en sí está dañado sin posibilidad de reparación, puede ser más eficiente reemplazar todo el filtro. Además, si el filtro es un modelo antiguo y es difícil obtener piezas de repuesto, el reemplazo puede ser la única solución viable.
Conclusión
La reparación de un filtro de cristal dañado requiere una buena comprensión de sus principios de funcionamiento, así como el uso de equipos de prueba y técnicas de reparación adecuados. Si sigue los pasos descritos en esta publicación de blog, puede aumentar sus posibilidades de reparar con éxito un filtro de cristal dañado.

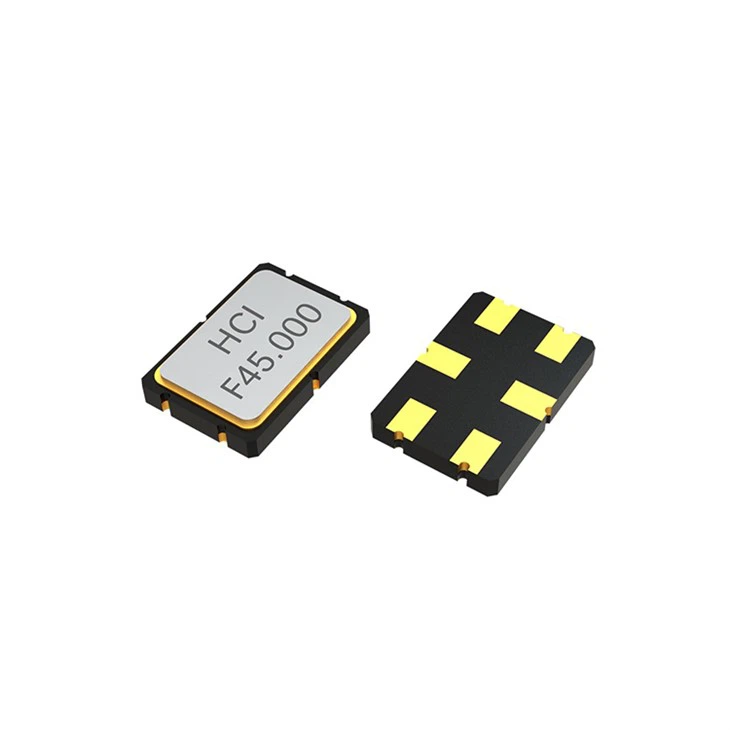

Como proveedor de filtros de cristal, ofrecemos una amplia gama de filtros de cristal de alta calidad, incluidos losFiltro de cristal SMD miniatura 7050, para satisfacer sus necesidades de aplicación específicas. Si tiene alguna pregunta sobre la reparación de filtros de cristal o si está interesado en comprar nuestros productos, no dude en contactarnos para una mayor discusión y negociación de adquisiciones.
