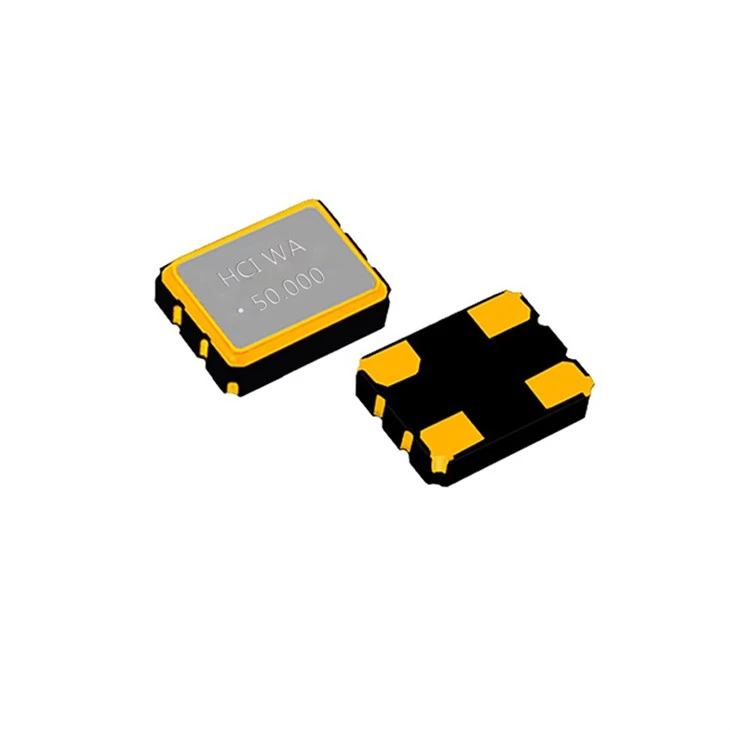

Osciladores de coms sellados 3225

PARÁMETRO

Voltaje de suministro

Observaciones

1.8V

2.5V

3.3V

Rango de frecuencia

1.25 ~ 125MHz

1.25 ~ 125MHz

1.25 ~ 125MHz

32.768 kHz disponible

Estabilidad de frecuencia

± 20ppm / ± 25ppm / ± 50ppm

Ver nota a continuación

Rango de temperatura de funcionamiento

-10 a +60 grado / -20 a +70 grado / -40 a +85 grado

Opciones disponibles

Envejecimiento del primer año

± 3.0ppm

@+25 grado

Corriente de suministro

7 mma

10 mA

15 mA

con carga 15pf

Forma de onda de salida y carga

LVCMOS 15PF

30pf opcional

Nivel de voltaje de salida alto

1.62V

2.25V

2.97V

Mínimo

Nivel de voltaje de salida bajo

0.18V

0.25V

0.33V

Máximo

Tiempos de ascenso y caída

5ns

4ns

3ns

<10MHz @10~90% of Vcc

4ns

3ns

3ns

Mayor o igual a 10MHz @10 ~ 90% de VCC

Simetría (ciclo de trabajo)

45 ~ 55% o 40 ~ 60%

@ 50%VCC

Fase Jitter RMS

<1ps

12kHz menor o igual a FJ menor o igual a 20MHz

Nota:La estabilidad incluye desviaciones de frecuencia en +25 grado, sobre el rango de temperatura, debido a los cambios de voltaje de suministro, cambios de carga de salida, choque y vibración.
