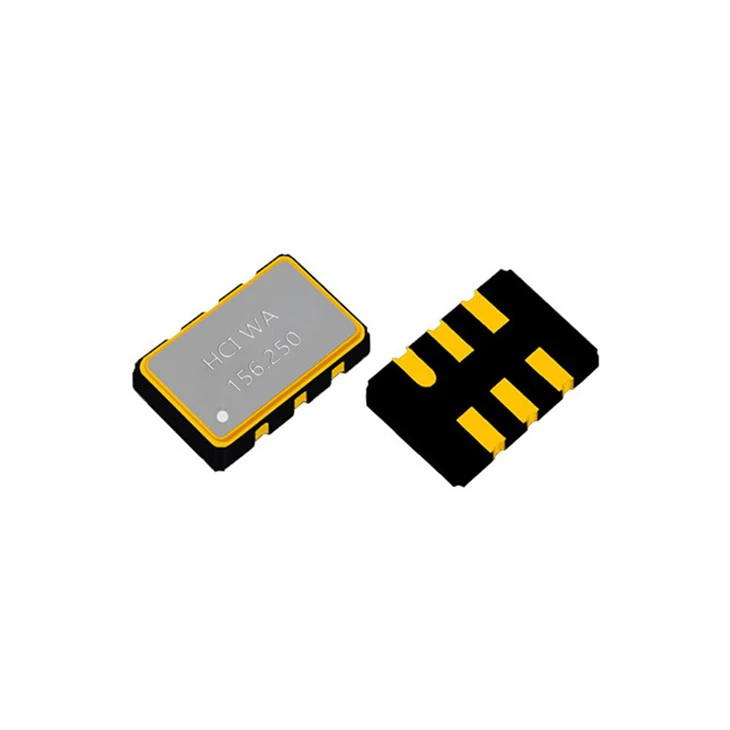

Oscilador VCXO de alta frecuencia 5032

PARÁMETRO

Voltaje de suministro

Observaciones

1.8V

2.5V

3.3V

Rango de frecuencia

15-250MHz

15-250MHz

1.5-250MHz

--

Estabilidad de frecuencia

± 20ppm /± 25ppm /± 30ppm /± 50ppm

Ver nota a continuación

Rango de temperatura de funcionamiento

-10 a +60 grado / -20 a +70 grado / -40 a +85 grado

Opciones disponibles

Envejecimiento del primer año

± 3.0ppm

@+25 grado

Rango de extracción de frecuencia

± 50ppm ~+± 250ppm

Dependiendo de la frecuencia

Corriente de suministro

---

---

10 mA

1.5 ~ 15MHz @15pf

40mera

50mera

20 ~ 30 mA

Mayor o igual a 15 ~ 80mHz @15pf

70 mA

80mera

40 ~ 90 mA

Mayor o igual a 80MHz @15pf

Forma de onda de salida y carga

LVCMOS 15PF

30pf opcional

Nivel de voltaje de salida alto

1.62V

2.25V

2.97V

Mínimo

Nivel de voltaje de salida bajo

0.18V

0.25V

0.33v

Máximo

Tiempos de ascenso y caída

4ns

4ns

5ns

1-50MHz @10-90% de VCC

2ns

2ns

3ns

Mayor o igual a 50MHz @10-90% de VCC

Simetría (ciclo de trabajo)

40 ~ 60% o 45-55%

@ 50%VCC

Fase Jitter RMS

<1ps

12kHz menos o igual a FJ menor o igual a 20MHz

Nota:La estabilidad incluye desviaciones de frecuencia en +25 grado, sobre el rango de temperatura, debido a los cambios de voltaje de suministro, cambios de carga de salida, choque y vibración.
